Перший апарат я збирав на кухонному столі, і вийшло це не з першої спроби — два мотори крутилися не в той бік, а відео з’явилося лише через годину пошуків непропаяного контакту. Зате після цього я перестав боятися лізти всередину техніки. Збірка виглядає складною тільки до моменту, поки не розкладеш деталі перед собою в правильному порядку. Насправді тут є чітка послідовність, і вона однакова майже для будь-якої моделі. Розберемо її крок за кроком, без зайвої теорії.
З чого почати збірку дрона
Головна помилка новачка — почати паяти раніше, ніж усі деталі лежать на столі. Спочатку варто переконатися, що комплектуючі сумісні між собою за розміром і живленням.
Інструменти для роботи вдома
Мінімальний набір коштує недорого й потім стане в пригоді для дрібного ремонту. Робоче місце краще організувати біля вікна, бо запах флюсу при паянні відчутний.
Для збірки знадобляться такі речі:
- паяльник потужністю 60‒80 Вт з жалом-скосом;
- припій з флюсом і окремий флюс для зачистки;
- набір шестигранників на 1,5 і 2 мм;
- бокорізи, пінцет і стриппер для проводів;
- термоусадка різного діаметра та нейлонові стяжки;
- мультиметр для перевірки короткого замикання.
Окремо покладіть поруч кусок поролону — на нього зручно ставити апарат під час паяння, щоб не ламати рамки.
Вибір рами і комплектуючих
Для першого апарата логічно брати класичний п’ятидюймовий формат. Деталі до нього є завжди, а поведінка в повітрі передбачувана.
Мотори підбирають під розмір рами й напругу акумулятора, регулятори — під струм моторів із запасом. Політний контролер і регулятори зручніше брати одним стеком, бо вони вже узгоджені між собою за роз’ємами.

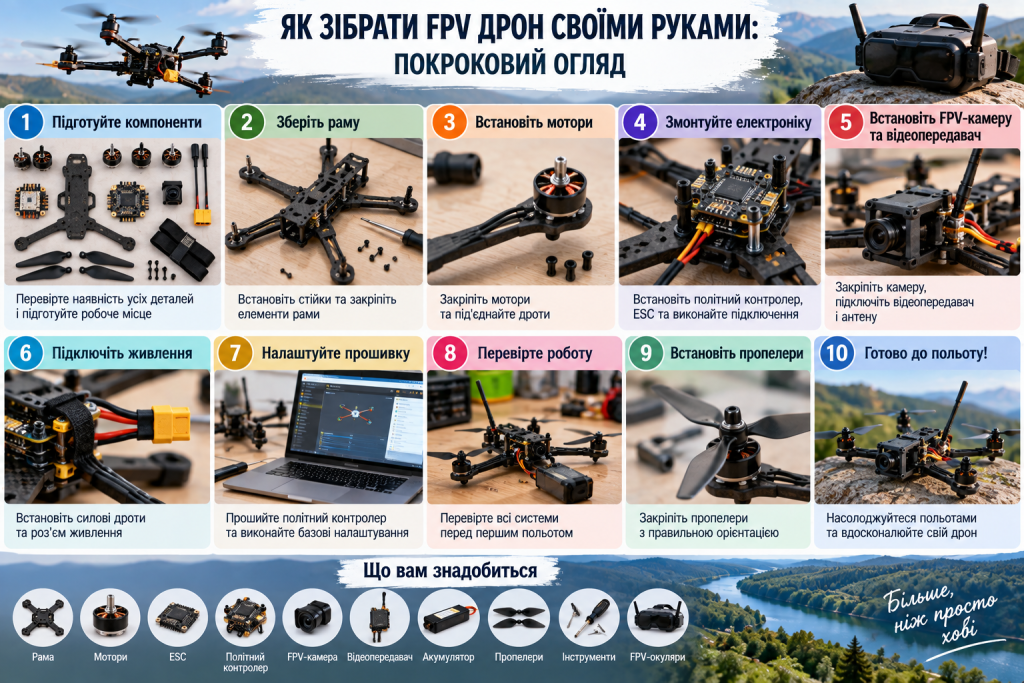

Порядок збірки квадрокоптера своїми руками
Послідовність тут не випадкова. Кожен наступний етап спирається на попередній, а спроба перескочити крок зазвичай закінчується розбиранням половини апарата назад.
- Зібрати раму й прикрутити мотори до променів.
- Встановити стек з політним контролером і регуляторами.
- Припаяти живлення та сигнальні дроти моторів.
- Підключити приймач і перевірити зв’язок з пультом.
- Змонтувати камеру, відеопередавач і антену.
Після цього апарат ще не готовий до польоту, але вже вміє реагувати на команди — і це найкращий момент для перших перевірок.
| Етап збірки | Ключова дія | Часта помилка |
|---|---|---|
| Рама | Затягнути гвинти без перекосу | Зірвана різьба через надмірне зусилля |
| Мотори | Зафіксувати короткими гвинтами | Довгий гвинт пробиває обмотку |
| Стек | Поставити на демпферах | Відсутність ізоляції під платою |
| Живлення | Припаяти конденсатор на вході | Холодна пайка на силових майданчиках |
| Приймач | Вивести антени вгору | Антена затиснута під рамою |
| Відео | Перевірити канал передавача | Робота передавача без антени |
Рама і встановлення моторів
Рама задає геометрію всього апарата, тому її збирають повністю й лише потім ставлять електроніку. Гвинти краще прикручувати по діагоналі, поступово, щоб карбонові деталі стали рівно.
Мотори кріплять знизу променів короткими гвинтами. Довжину перевіряють заздалегідь: якщо гвинт зайде глибше, ніж треба, він пошкодить обмотку й мотор доведеться міняти.
Політний контролер і регулятори
Стек ставлять на гумових демпферах, щоб вібрації від моторів менше доходили до датчиків. Під платою обов’язково має бути ізоляція, бо карбон проводить струм.
Силові дроти та роз’єм акумулятора паяють першими. Конденсатор на вході живлення прибирає перешкоди й помітно покращує картинку на відео, тому ставити його варто одразу.
Скажи мені — і я забуду, покажи мені — і я запам’ятаю, дай мені зробити — і я зрозумію.
Конфуцій
Приймач та відеосистема
Приймач кріплять стяжкою й виводять антени вгору, подалі від силових проводів. Прив’язку до пульта роблять до того, як апарат закриють кришкою, інакше доведеться знову все розкручувати.
Камеру ставлять в окремі вушка рами з невеликим нахилом угору. Відеопередавач ніколи не вмикають без антени — без навантаження він виходить з ладу за лічені секунди.
Перше налаштування і тестовий політ
Перше ввімкнення роблять без пропелерів. Апарат підключають до комп’ютера, перевіряють, чи реагує гіроскоп на нахили, і чи збігаються команди з пульта з реакцією на екрані.
Далі перевіряють напрямок обертання моторів. Два мотори мають крутитися за годинниковою стрілкою, два — проти, і виправляється це в кілька кліків у налаштуваннях.
Пропелери ставлять останніми, вже на відкритому майданчику. Перший зліт варто зробити на висоту півметра й просто повисіти десять секунд, слухаючи звук моторів.
Помилки при збірці дрона своїми руками
Більшість проблем виникає не через складні речі, а через поспіх. Я бачив апарати, які не злітали лише тому, що власник забув затягнути гайки пропелерів.
Найчастіше новачки спотикаються на таких моментах:
- паяють на холодному жалі, через що контакт відвалюється у польоті;
- затискають дроти між рамою та платою;
- забувають перевірити полярність перед першим підключенням;
- ставлять пропелери не тією стороною;
- вмикають апарат з акумулятором, який не збалансований.
Кожен із цих пунктів вирішується за хвилину, якщо перевірити все до зльоту. Не поспішайте на етапі фінальної збірки — саме там ховається більшість поломок.
Досвід — це не те, що з вами трапляється, а те, що ви робите з тим, що з вами трапляється.
Олдос Гакслі
Що дає збірка власного апарата
Квадрокоптер своїми руками зазвичай обходиться приблизно в ті самі гроші, що й готовий комплект. Різниця в іншому: ви знаєте кожен вузол і можете полагодити апарат у полі, маючи лише паяльник і запасний мотор.
Зібраний власноруч дрон своїми руками легше модернізувати. Захотіли поставити іншу камеру чи перейти на вищу напругу — міняється один вузол, а не весь апарат.
Перша збірка займає вечір-два, друга — вже дві-три години. Найцінніше в цьому процесі навіть не результат, а момент, коли апарат уперше відривається від землі й ви точно знаєте, з чого він складається. Почніть з простої п’ятидюймової рами, не женіться за екзотикою — і перший політ стане куди приємнішим за розпакування готової коробки.
