Коли я вперше розібрав свій FPV дрон, то злякався кількості деталей усередині. Дроти, плати й дрібні гвинтики здавалися суцільним хаосом без логіки.
Та коли я розклав усе по поличках, картина прояснилася. Виявилося, що кожна деталь має чітку роль, і разом вони утворюють просту й зрозумілу систему.

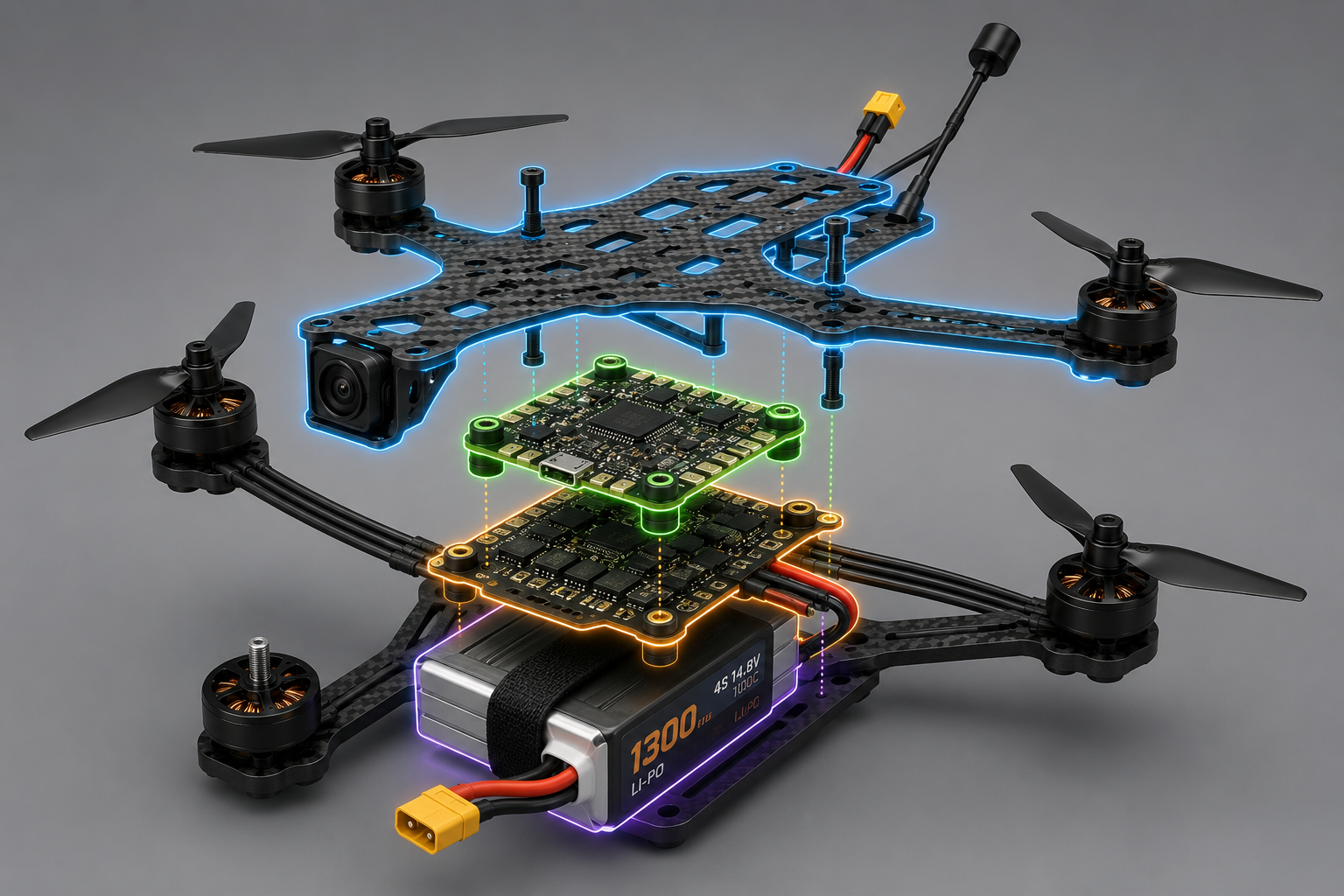

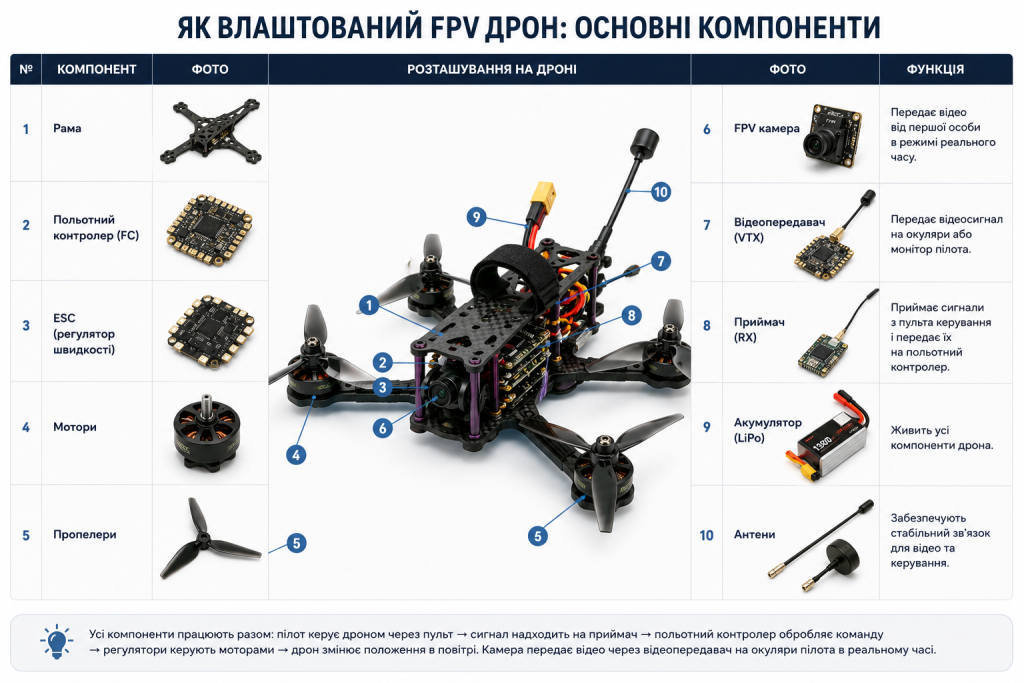

Далі розберемо будову FPV дрона по компонентах, щоб ви розуміли, з чого він складається й за що відповідає кожна частина.
Що таке FPV дрон
Почнемо з головного. FPV дрон це апарат, який передає пілоту картинку зі своєї камери в реальному часі.
Абревіатура FPV означає вид від першої особи. Пілот наче сидить усередині апарата й бачить політ його очима.
Саме це відрізняє його від звичайного дрона. Тут керують не збоку, а зсередини, дивлячись на світ очима камери.
Розібратися в будові апарата означає почати розуміти саму мову польоту.
Один мій знайомий довго боявся навіть відкрити корпус. Коли ж він вивчив компоненти, ремонт і налаштування перестали його лякати.
Рама: скелет апарата
Основа будь-якого FPV дрона це рама. Вона тримає на собі всі інші деталі й захищає їх при падінні.
Раму порівнюють зі скелетом. На неї кріпляться мотори, електроніка, камера й акумулятор.
Найчастіше раму роблять із карбону. Цей матеріал легкий і водночас дуже міцний, тому ідеальний для польотів.
Розмір рами вимірюють по діагоналі між моторами. Від нього залежить і клас апарата, і його поведінка в повітрі.
Будова FPV дрона починається саме з вибору рами. Міцна й легка основа це запорука живучості всього апарата.
Мотори й пропелери
Наступний ключовий вузол це мотори. Саме вони створюють тягу й піднімають апарат у повітря.
У FPV використовують безколекторні мотори. Вони розвивають високі оберти, служать довго й дають потрібну потужність.
На мотори встановлюють пропелери. Вони перетворюють оберти двигунів на потік повітря, що й тримає апарат.
Пропелери діляться за напрямком обертання. Одна пара крутиться за годинниковою стрілкою, друга проти, і це дає стабільність.
Мотори й пропелери працюють у парі. Разом вони визначають швидкість, тягу й маневреність усього апарата.
Регулятори швидкості
Між мотором і мозком апарата стоять регулятори. Їх називають скорочено ESC.
Регулятор керує швидкістю кожного мотора. Він отримує команду й точно задає потрібні оберти двигуна.
Без цього вузла точне керування неможливе. Саме регулятори перетворюють команди пілота на злагоджену роботу моторів.
Ці деталі часто лишаються непомітними. Проте без них жоден мотор не крутитиметься так, як потрібно.
Польотний контролер: мозок дрона
Серцем усієї електроніки є польотний контролер. Це справжній мозок апарата.
Контролер обробляє дані з сенсорів. Він відчуває нахил, швидкість і положення апарата в просторі.
На основі цих даних він керує моторами. Саме контролер утримує апарат стабільним і виконує команди пілота.
FPV дрон без цього вузла просто не полетить. Контролер зв’язує всі частини в єдину керовану систему.
Не дивуйтеся, що ця плата така важлива. Від її роботи залежить, наскільки слухняним буде апарат у повітрі.
Камера й відеопередавач
Тепер про те, що робить дрон саме FPV. Це камера й система передачі відео.
Камера знімає картинку прямо в польоті. Вона має широкий кут огляду й передає зображення без затримки.
Відеопередавач відправляє цю картинку пілоту. Його часто позначають скорочено VTX.
Саме завдяки передавачу пілот бачить політ наживо. Сигнал летить на окуляри чи монітор за частки секунди.
Разом камера й передавач створюють ефект присутності. Пілот наче переноситься всередину апарата й керує зсередини.
Приймач сигналу
Окремий важливий вузол це приймач. Його позначають скорочено RX.
Приймач ловить команди з пульта пілота. Він передає їх польотному контролеру, а той керує моторами.
Без приймача апарат не почує пілота. Саме цей вузол зв’язує руки пілота з поведінкою дрона.
Приймач і пульт мусять говорити однією мовою. За це відповідає протокол зв’язку, і він має збігатися.
Ось чому сумісність приймача так важлива. Невідповідний протокол зробить керування апаратом неможливим.
Акумулятор: джерело енергії
Живить усю цю систему акумулятор. Без нього жоден компонент не запрацює.
Батарея дає енергію моторам і всій електроніці. Від неї залежить і потужність, і час польоту апарата.
Для FPV найчастіше беруть літій-полімерні акумулятори. Вони дають високу віддачу струму для різких маневрів.
Ємність батареї впливає на тривалість польоту. Проте більша батарея важча, тому тут потрібен розумний баланс.
Будова FPV дрона тримається на надійному живленні. Здоровий акумулятор це основа кожного вдалого вильоту.
Окуляри або монітор пілота
Останній елемент системи це пристрій перегляду. Саме на нього виводиться картинка з апарата.
Перший варіант це окуляри. Вони дають повне занурення й класичний FPV-досвід від першої особи.
Другий варіант це монітор. Він простіший для старту й зручний для тих, кого заколисує в окулярах.
Ось як розрізняються ці два варіанти:
| Пристрій | Перевага | Для кого |
|---|---|---|
| Окуляри | Повне занурення | Класичний FPV |
| Монітор | Простота старту | Новачки |
| Окуляри цифрові | Чітка картинка | Досвідчені пілоти |
| Монітор із записом | Зручний перегляд | Аматори зйомки |
Обидва варіанти показують те, що бачить камера. Оберіть той, що вам комфортніший, і не переймайтеся вибором надто довго.
Додаткові компоненти апарата
Крім базового набору, апарат може мати й додаткові вузли. Вони розширюють його можливості.
Один із таких вузлів це навігаційний модуль. Він допомагає апарату орієнтуватися й знаходити зворотний шлях.
Ось додаткові деталі, які інколи ставлять на апарат:
- навігаційний модуль для орієнтації;
- антени для стабільнішого зв’язку;
- пристрій запису відео на борту;
- сигнальний маячок для пошуку апарата;
- захисні кожухи для моторів і плат.
Базовий набір дає політ, а додаткові деталі роблять цей політ зручнішим і безпечнішим.
Ці компоненти не обов’язкові на старті. Проте з досвідом ви самі відчуєте, чого саме бракує вашому апарату.
Додавайте вузли поступово. Спершу освойте базу, а вже потім розширюйте апарат під свої потреби.
Матеріали й надійність компонентів
Якість деталей прямо впливає на надійність. Дешеві компоненти псують враження від усього апарата.
Рама з якісного карбону витримує падіння. Слабка ж основа тріскається від першого серйозного удару.
Хороші мотори служать довго й рівно. Дешеві швидко зношуються й втрачають потужність.
Не економте на ключових компонентах. Надійна база служить роками, а слабка ламається в найгірший момент.
Як усе працює разом
Тепер зберемо картину докупи. Усі компоненти працюють як єдиний злагоджений організм.
Ось спрощений ланцюжок роботи апарата:
- Пілот дає команду з пульта.
- Приймач ловить сигнал і передає контролеру.
- Контролер обробляє команду й керує регуляторами.
- Регулятори задають оберти моторам.
- Камера й передавач повертають пілоту картинку.
Уся ця дорога займає частки секунди. Тому пілот керує апаратом плавно й без відчутної затримки.
Ось чому важливо розуміти будову. Знаючи роль кожної частини, ви легше налаштуєте й полагодите свій апарат.
Навіщо новачку знати будову
Розуміння компонентів це не суха теорія. Воно напряму допомагає в реальному житті.
Коли ви знаєте деталі, ремонт перестає лякати. Ви розумієте, що зламалося, і легко знаходите заміну.
Ці знання рятують і при виборі апарата. Ви дивитеся на реальні характеристики, а не на гучні слова продавця.
FPV дрон стає ближчим і зрозумілішим. Замість загадкової коробки ви бачите логічну й просту систему.
Якщо ви лише починаєте, не бійтеся техніки. Розберіться в компонентах один раз, і апарат відкриється вам зовсім по-новому.
