Перший свій набір деталей я зібрав хаотично, за принципом «беру те, що сподобалось на фото». Через тиждень виявилось, що мотори не стають на раму, а регулятори не тягнуть заявлений струм.
Половина замовлення поїхала назад, друга половина досі лежить у коробці як пам’ятник поспіху. Щоб ви не повторювали цей шлях, розберемо набір деталей по порядку — від рами до дрібних витратних матеріалів.
З чого складається базовий набір
Збірка FPV-апарата тримається на кількох групах вузлів. Вони не є взаємозамінними, і пропустити щось одне не вийде — дрон просто не злетить.

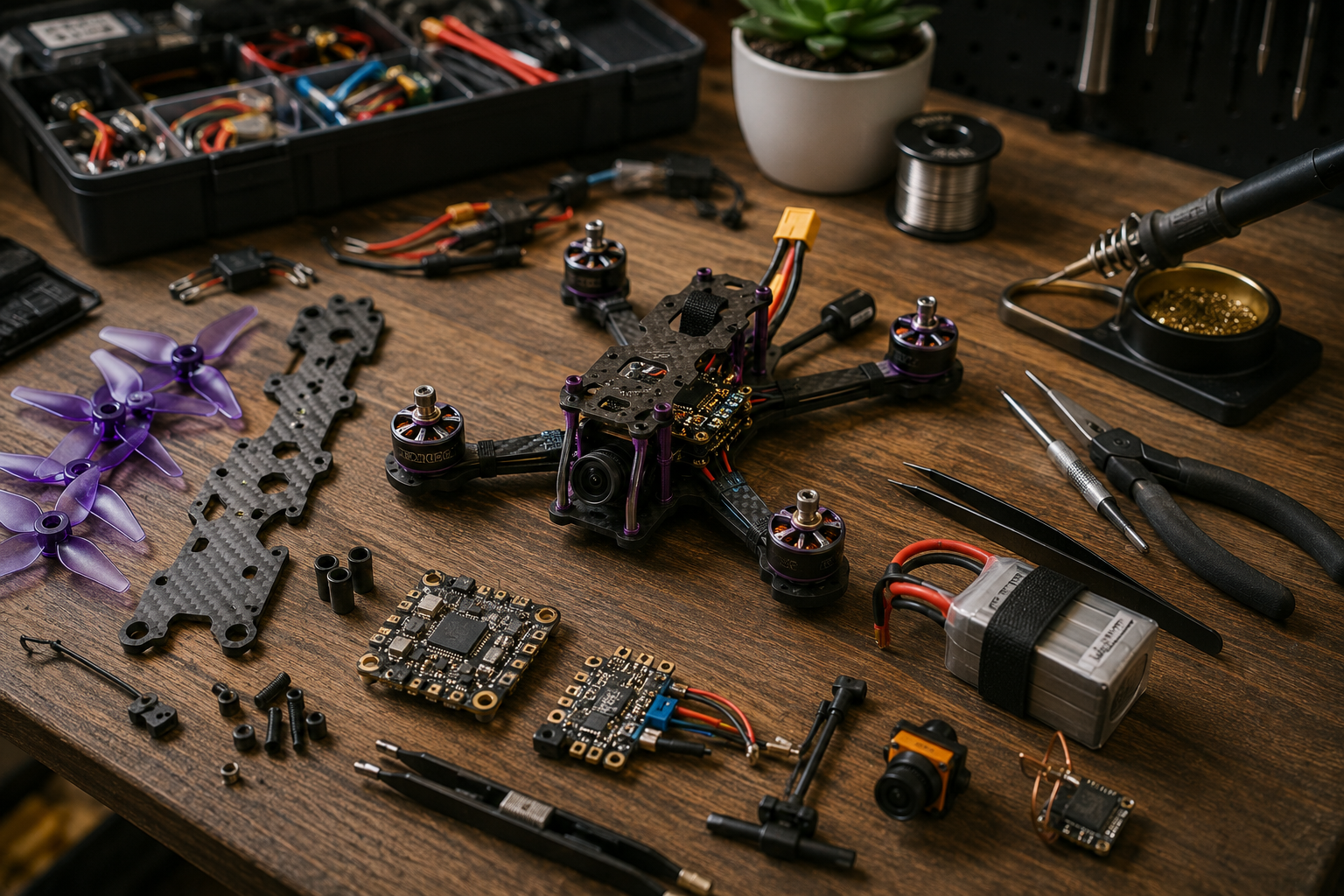

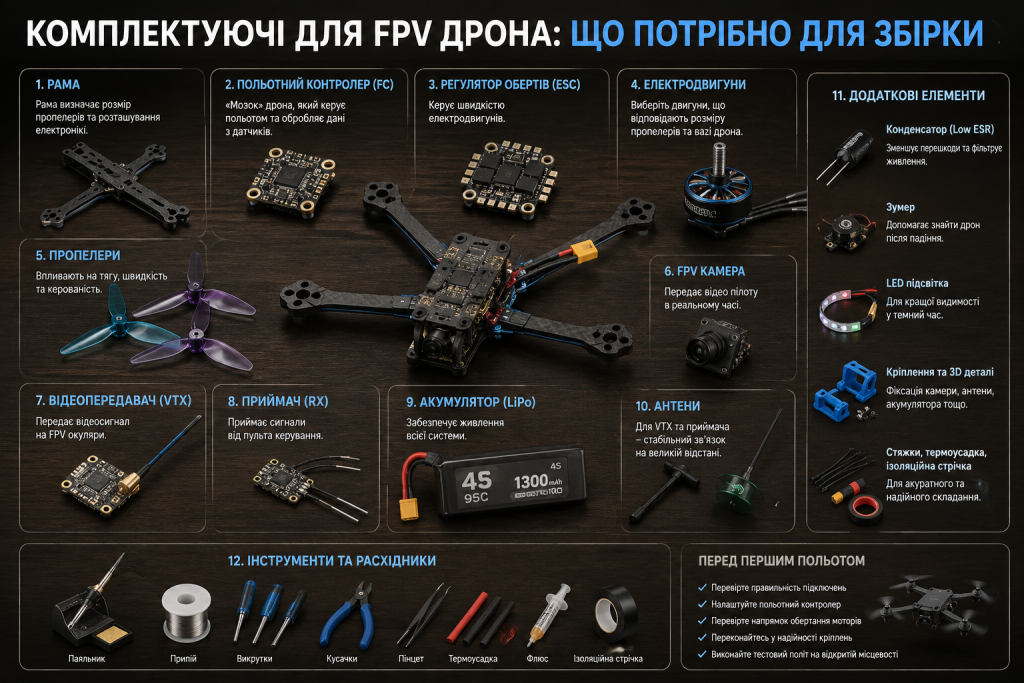

Умовно всі fpv комплектуючі діляться на чотири блоки: механіка, силова частина, керування та відеосистема. Механіка — це рама й пропелери. Силова частина — мотори, регулятори, акумулятор. Керування — польотний контролер і приймач. Відеосистема — камера, передавач, антени, окуляри.
Порядок підбору деталей
Добирати компоненти краще послідовно, бо кожен наступний вибір залежить від попереднього:
- Визначте розмір апарата за діагоналлю рами та діаметром пропелерів.
- Підберіть раму під обраний клас і тип польотів.
- Оберіть мотори, які фізично стають на посадкові місця рами.
- Розрахуйте регулятори з запасом за струмом під ці мотори.
- Доберіть польотний контролер сумісного форм-фактора.
- Визначте кількість комірок акумулятора під силову частину.
- Оберіть відеосистему: аналогову або цифрову.
- Замовте приймач під ту саму апаратуру керування, що вже маєте.
- Додайте витратні матеріали та дрібний кріпильний набір.
Такий порядок економить і гроші, і нерви. Кожен крок звужує вибір на наступному, тому помилитися стає складніше.
Правильно поставлене питання — це вже половина відповіді.
Рама як основа всієї конструкції
Рама задає габарити апарата й визначає, які деталі взагалі можна поставити. Тому саме з неї починається кошик, а не з красивої камери.
Класи рам прийнято рахувати за діагоналлю в дюймах. П’ятидюймові моделі — універсальний робочий варіант для навчання й вільного польоту. Менші апарати легші й безпечніші в закритих приміщеннях, більші літають довше й спокійніше тримають вітер.
Матеріал майже завжди один — карбон. Різниця в товщині плечей: тонкі економлять вагу, товсті переживають більше жорстких зустрічей із землею.
Що дивитись у характеристиках рами
- посадкові місця під мотори та їх міжосьову відстань;
- діаметр монтажних отворів під польотний контролер;
- товщина плечей і наявність запасного комплекту;
- місце під акумулятор та спосіб його кріплення;
- захист камери та передавача від ударів.
Останній пункт часто недооцінюють. Відкрита камера ламається на першій же невдалій посадці, і бюджет збірки одразу підростає.
Мотори, регулятори та живлення
Мотори підбирають під розмір рами й пропелерів. Ключовий параметр — KV, тобто кількість обертів на вольт. Нижчий KV дає більше тяги на великих пропелерах, вищий — гострішу реакцію на менших.
Другий параметр — типорозмір, записаний чотирма цифрами. Він показує габарити статора й прямо впливає на те, чи стане мотор на вашу раму.
Регулятори швидкості беруть із запасом за струмом. Якщо мотори в піку споживають певну величину, регулятор має тримати помітно більше — тоді він не працює на межі й не перегрівається.
| Компонент | Головний параметр | Часта помилка |
|---|---|---|
| Мотори | Типорозмір і KV | Не звірили посадкові отвори з рамою |
| Регулятори | Робочий струм | Взяли без запасу, платня гріється |
| Акумулятор | Кількість комірок і ємність | Вага батареї не відповідає класу апарата |
| Пропелери | Діаметр і крок | Обрали агресивні лопаті на слабкі мотори |
| Розподільна плата | Витримуваний струм | Забули про неї при роздільній схемі |
Акумулятор і пропелери
Кількість комірок акумулятора має збігатися з тим, під що розраховані мотори й регулятори. Помилка тут закінчується не просто відмовою, а димом.
Ємність підбирають за компромісом: більша батарея дає довший політ, але додає вагу й забирає маневреність. Для навчальних вильотів достатньо середнього варіанта.
Пропелери одразу беріть комплектом на кілька замін. Вони ламаються найчастіше і коштують найменше.
Польотний контролер і система керування
Польотний контролер — це мозок апарата. Він читає показники гіроскопа й вирішує, скільки обертів дати кожному мотору, щоб дрон тримався в повітрі.
При виборі дивляться на три речі: покоління процесора, форм-фактор монтажних отворів і кількість вільних роз’ємів. Останнє важливо, якщо плануєте додавати навігаційний модуль чи інші розширення.
Часто контролер і регулятори продають зібраним комплектом. Для першої збірки це зручно: деталі гарантовано узгоджені між собою.
Приймач та апаратура
Приймач має відповідати вашій апаратурі керування. Це найпростіше правило, яке порушують найчастіше — купують приймач іншого протоколу й потім шукають, що з ним робити.
Сама апаратура — це вкладення надовго. Вона переживе кілька апаратів поспіль, тому економити на ній сенсу мало.
Антену приймача виводять назовні й фіксують так, щоб її не перетинали лопаті. Дрібниця, але саме через неї зникає зв’язок у найнезручніший момент.
Відеосистема та дрібні витратні матеріали
Відеотракт визначає, що ви бачите в окулярах. Тут перший вибір принциповий: аналог чи цифра.
Аналогова система дешевша, простіше ремонтується й дає передбачувану картинку з перешкодами на межі дальності. Цифрова видає чіткіше зображення, але коштує помітно більше й вимагає сумісних окулярів.
Передавач добирають за потужністю та розміром плати. Антени беруть парою — на дрон і на приймальний бік, обов’язково однакової поляризації.
Що зазвичай забувають замовити
Дрібниці ламають графік збірки частіше за великі вузли:
- припій, флюс і якісний паяльник з тонким жалом;
- термоусадка різних діаметрів та ізоляційна стрічка;
- нейлонові стійки й набір гвинтів із запасом;
- стяжки, двобічний спінений скотч, ремінець для батареї;
- м’які прокладки під польотний контролер;
- зарядний пристрій із балансиром і вогнетривкий мішок.
Окремо додайте до списку набір шестигранників нормальної якості. Дешевий інструмент зализує гвинти, і потім розбирання апарата перетворюється на окрему пригоду.
Збірка власного FPV-апарата — це не тільки економія, а й розуміння того, як усе працює зсередини. Складіть перелік деталей заздалегідь, звіряйте кожен наступний компонент із попереднім, і на столі не залишиться зайвих коробок. А перший політ на дроні, який ви спаяли самі, відчувається зовсім не так, як на готовому апараті з магазину.
